Verrous électriques de tiroirs Hymer S
Aller à la page: 1, 2  >

Poster un nouveau sujet   Répondre au sujet    Forum camping-car par marque Index du Forum -> Forum des marques -> Forum Hymer
Sujet précédent :: Sujet suivant
Auteur Message
christo hymer


Hors ligne

Inscrit le: 03 Déc 2014
Messages: 126
Localisation: loire atlantique
Masculin
Kilomètres: 135
Moyenne de points: 1,07
marque du camping car: hymer
modèle du camping car: s 840

MessagePosté le: Lun 2 Oct - 20:09 (2017)    Sujet du message: Verrous électriques de tiroirs Hymer S Répondre en citant

Bonjour,
Hymer avait bien fait les choses, au démarrage du moteur, les tiroirs et placards de cuisine se ferment électriquement.
Mais ça,  c'était à la sortie d'usine.
Après quelques années,  ça ne ferme plus et pire, ça ne s'ouvre plus.
En forçant un peu beaucoup,  on démonte le système,  on remet la vis sans fin jusqu'au prochain blocage.
J'ai donc demandé à VDL à Cernay de me fournir des verrous qui fonctionnent.
Tarif: 167€ pièce,
Vu qu'il m'en faudrait 5 pour les tiroirs  et 3 pour les placards haut , on arrive à 1336€.
Possesseur de ce système avez-vous  d'autres solutions que les sandows que j'ai mis pour les tiroirs?
Les verrous des placards hauts avaient déjà changés par l'ancien propriétaire  par des aimants.
_________________
Christo hymer


Revenir en haut
Publicité






MessagePosté le: Lun 2 Oct - 20:09 (2017)    Sujet du message: Publicité

PublicitéSupprimer les publicités ?
Revenir en haut
ALBERT91


En ligne

Inscrit le: 18 Déc 2013
Messages: 2 187
Localisation: Monthléry 91
Masculin Vierge (24aoû-22sep)
Kilomètres: 2 279
Moyenne de points: 1,04
marque du camping car: CARTHAGO
modèle du camping car: tourer T143

MessagePosté le: Mar 3 Oct - 08:18 (2017)    Sujet du message: Verrous électriques de tiroirs Hymer S Répondre en citant

Bonjour

Certains ont installé des électro-aimants qui se mettent en marche au démarrage du moteur, car branchés après la clef de contact.
5 Kg de force pour les tiroirs lourds
2,5 kg pour le reste
un exemple sur internet, il te faut aussi des plaques métalliques sur lesquelles viennent se coller les aimants
https://www.amazon.fr/Electro-Aimant-12v/s?ie=UTF8&page=1&rh=i:aps,…
La consommation de 12V va être supérieure à tes petits moteurs électriques qui ne fonctionnent qu'une fois au démarrage
Il est possible que tu sois obligé de refaire le câblage.

Autre solution: mettre des fermetures mécaniques mais ça oblige certainement à percer les faces avant, ne pas louper son coup

Il existe aussi des aimants qui sont magnétiques en permanence sauf quand on fait passer un courant dedans
http://www.conrad.fr/ce/fr/Search.html;jsessionid=6E5C906B6D9C569B6C1DE0D66…
ça oblige à installer un bouton poussoir pour ouvrir le tiroir et à concevoir un autre circuit électrique


Revenir en haut
Visiter le site web du posteur
christo hymer


Hors ligne

Inscrit le: 03 Déc 2014
Messages: 126
Localisation: loire atlantique
Masculin
Kilomètres: 135
Moyenne de points: 1,07
marque du camping car: hymer
modèle du camping car: s 840

MessagePosté le: Mar 3 Oct - 09:18 (2017)    Sujet du message: Verrous électriques de tiroirs Hymer S Répondre en citant

Bonjour,
Et merci Albert,  avec tes infos, je devrais pouvoir me passer des samdows.
_________________
Christo hymer


Revenir en haut
claudecpx


En ligne

Inscrit le: 17 Fév 2016
Messages: 103
Localisation: Annecy
Masculin Gémeaux (21mai-20juin) 蛇 Serpent
Kilomètres: 110
Moyenne de points: 1,07
marque du camping car: HYMER
modèle du camping car: MLI 580

MessagePosté le: Mer 1 Nov - 19:14 (2017)    Sujet du message: Verrous électriques de tiroirs Hymer S Répondre en citant

Hello,
Je relance ce post car je suis en cours de réflexion et de réalisation d'un verrouillage des 3 tiroirs de la cuisine avec des petits électroaimants (2x5 et 1x2.5 kg de résistance) achetés sur un site forum concurrent et néanmoins ami.
J'ai trouvé un 12v après contact sur mon EBL 29 (et non pas le D+) et passé un cable 2x1.5mm de l'EBL via le dessous de la cuisine situé à l'opposé de l'autre coté du véhicule.
J'attends des diodes N4002 de roue libre ou anti retour pour éviter les courants rémanents des électroaimants à leur coupure et des fiches pour brancher le 12 v sur l'EBL.
Il me reste le câblage final, la fixation de supports sur la paroi pour les électroaimants et une petite plaque de tôle sur les tiroirs.
Ah, je cherche aussi un plan de câblage des diodes dans le circuit.... si un spécialiste en électrotechnique passe par ici, je suis preneur....
_________________
A+ et bonne route à tous
Je boycotte les c...park et cie pour préserver ma liberté tout en respectant le savoir vivre en camping car.
Je veux choisir et ne pas me laisser imposer mon stationnement.


Revenir en haut
jp51


Hors ligne

Inscrit le: 16 Mar 2014
Messages: 39
Localisation: marne
Masculin
Kilomètres: 41
Moyenne de points: 1,05
marque du camping car: HYMER
modèle du camping car: MLT580

MessagePosté le: Mer 1 Nov - 23:01 (2017)    Sujet du message: Verrous électriques de tiroirs Hymer S Répondre en citant

claudecpx a écrit:
Hello,
Il me reste le câblage final, la fixation de supports sur la paroi pour les électroaimants et une petite plaque de tôle sur les tiroirs.
Ah, je cherche aussi un plan de câblage des diodes dans le circuit.... si un spécialiste en électrotechnique passe par ici, je suis preneur....



Bonjour

Voir le site suivant pour l'explication d'une diode de roue libre

http://www.locoduino.org/spip.php?article30


Revenir en haut
claudecpx


En ligne

Inscrit le: 17 Fév 2016
Messages: 103
Localisation: Annecy
Masculin Gémeaux (21mai-20juin) 蛇 Serpent
Kilomètres: 110
Moyenne de points: 1,07
marque du camping car: HYMER
modèle du camping car: MLI 580

MessagePosté le: Jeu 2 Nov - 14:28 (2017)    Sujet du message: Verrous électriques de tiroirs Hymer S Répondre en citant

Merci Jp51 du lien
Mais je n’ai pas de bouton poussoir et je ne voudrai pas me planter.
J’ai 2 fils qui viennent amener le 12v et 2 fils sur l’electroaimant... un bout de schéma me serait nécessaire pour bien câbler cette diode 1N4002!!! Je pense comprendre le truc mais j’hesite et veux assurer le coup.
Merci de l’aide
_________________
A+ et bonne route à tous
Je boycotte les c...park et cie pour préserver ma liberté tout en respectant le savoir vivre en camping car.
Je veux choisir et ne pas me laisser imposer mon stationnement.


Revenir en haut
claudecpx


En ligne

Inscrit le: 17 Fév 2016
Messages: 103
Localisation: Annecy
Masculin Gémeaux (21mai-20juin) 蛇 Serpent
Kilomètres: 110
Moyenne de points: 1,07
marque du camping car: HYMER
modèle du camping car: MLI 580

MessagePosté le: Jeu 2 Nov - 15:25 (2017)    Sujet du message: Verrous électriques de tiroirs Hymer S Répondre en citant

Re,
Je ne vois pas où placer la diode car le - (masse) est toujours continu (Pas de bouton poussoir pour obliger le retour 12v du moins vers le + 12v)


_________________
A+ et bonne route à tous
Je boycotte les c...park et cie pour préserver ma liberté tout en respectant le savoir vivre en camping car.
Je veux choisir et ne pas me laisser imposer mon stationnement.


Revenir en haut
ALBERT91


En ligne

Inscrit le: 18 Déc 2013
Messages: 2 187
Localisation: Monthléry 91
Masculin Vierge (24aoû-22sep)
Kilomètres: 2 279
Moyenne de points: 1,04
marque du camping car: CARTHAGO
modèle du camping car: tourer T143

MessagePosté le: Jeu 2 Nov - 21:11 (2017)    Sujet du message: Verrous électriques de tiroirs Hymer S Répondre en citant

Bonsoir

J'ai rajouté une diode à ton schéma

Je l'ai dessiné où il y avait de la place mais tu peux la mettre aux bornes de l'électro-aimant
Le tout est de la mettre dans le sens de ce schéma.
Le courant de retour généré par la bobine à la coupure du 12V va s'écouler par la diode


Revenir en haut
Visiter le site web du posteur
jp51


Hors ligne

Inscrit le: 16 Mar 2014
Messages: 39
Localisation: marne
Masculin
Kilomètres: 41
Moyenne de points: 1,05
marque du camping car: HYMER
modèle du camping car: MLT580

MessagePosté le: Jeu 2 Nov - 21:16 (2017)    Sujet du message: Verrous électriques de tiroirs Hymer S Répondre en citant

bonjour,

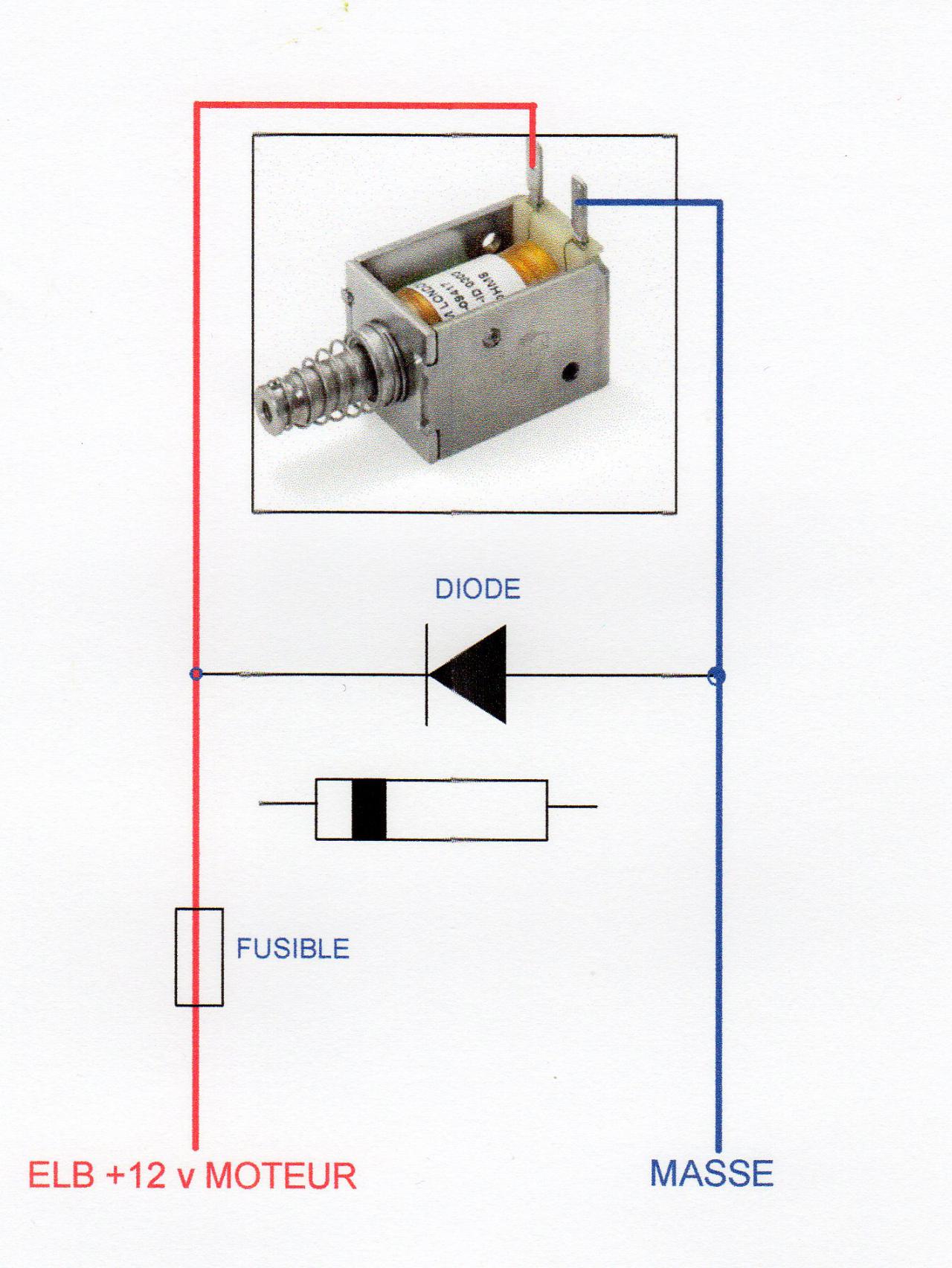

voici le branchement de la diode, il préférable d'insérer un fusible suivant la puissance des 3 électros



Revenir en haut
claudecpx


En ligne

Inscrit le: 17 Fév 2016
Messages: 103
Localisation: Annecy
Masculin Gémeaux (21mai-20juin) 蛇 Serpent
Kilomètres: 110
Moyenne de points: 1,07
marque du camping car: HYMER
modèle du camping car: MLI 580

MessagePosté le: Jeu 2 Nov - 21:22 (2017)    Sujet du message: Verrous électriques de tiroirs Hymer S Répondre en citant

Merci,
Devant mon ignorance sur ce sujet j’aimerai comprendre pourquoi le « résidu «  irait plutôt vers la diode que vers la masse ?
J’aime comprendre pour tout ce que je fais....
Encore merci
_________________
A+ et bonne route à tous
Je boycotte les c...park et cie pour préserver ma liberté tout en respectant le savoir vivre en camping car.
Je veux choisir et ne pas me laisser imposer mon stationnement.


Revenir en haut
jp51


Hors ligne

Inscrit le: 16 Mar 2014
Messages: 39
Localisation: marne
Masculin
Kilomètres: 41
Moyenne de points: 1,05
marque du camping car: HYMER
modèle du camping car: MLT580

MessagePosté le: Jeu 2 Nov - 21:34 (2017)    Sujet du message: Verrous électriques de tiroirs Hymer S Répondre en citant

la réponse est la, http://www.locoduino.org/spip.php?article30

Utilisation en diode roue libre
Lorsqu’un circuit commandant le passage du courant dans une charge inductive, c’est à dire tout dispositif comportant une ou plusieurs bobines (relais ou moteur par exemple) est coupé, le passage du courant dans la charge inductive ne cesse pas immédiatement, c’est le principe d’une induction. Si ce courant résiduel ne trouve pas un chemin pour circuler, la tension augmente et peut détruire les composants connectés à la charge inductive ou bien provoquer des étincelles.
La diode est donc employée ici pour fournir un chemin au courant. Dans le schéma suivant, nous avons un relais fonctionnant sous une tension de 5V et un simple bouton poussoir.

(a ) Lorsque le bouton poussoir n’est pas pressé, le circuit est coupé et aucun courant ne circule. Par conséquent le relais n’est pas collé.
(b ) Lorsque le bouton poussoir est pressé, le courant circule (flèche rouge) dans la bobine du relais et ce dernier est donc collé. La diode est polarisée en inverse. Par conséquent aucun courant n’y circule.
(c ) Lorsque le bouton poussoir est relâché, le chemin vers la masse est coupé mais l’effet inductif de la bobine du relais maintient un courant résiduel. La diode lui offre un chemin et le courant circule ainsi dans la bobine. La bobine ayant une résistance, elle dissipe l’énergie sous forme de chaleur par effet Joule. Le relais décolle dès que le courant décroit en dessous d’une certaine valeur.


Revenir en haut
claudecpx


En ligne

Inscrit le: 17 Fév 2016
Messages: 103
Localisation: Annecy
Masculin Gémeaux (21mai-20juin) 蛇 Serpent
Kilomètres: 110
Moyenne de points: 1,07
marque du camping car: HYMER
modèle du camping car: MLI 580

MessagePosté le: Jeu 2 Nov - 22:13 (2017)    Sujet du message: Verrous électriques de tiroirs Hymer S Répondre en citant

Merci jp51,
J’ai bien lu et relu le sujet mais n’ayant pas de bouton poussoir qui coupe la masse, ma question reste et je me demande si la diode a une raison car rien n’oblige ce courant résiduel à aller vers la bobine en passant par la diode ...
Ce que je comprends bien lorsque le +12v est constant et que je coupe le - par un poussoir,
...........
Mais dans mon cas je coupe le + 12v moteur et laisse la continuité sur le - masse .
............
Je crois que je tourne en rond et il va falloir que je me mette une diode pour bloquer ma question !!!
_________________
A+ et bonne route à tous
Je boycotte les c...park et cie pour préserver ma liberté tout en respectant le savoir vivre en camping car.
Je veux choisir et ne pas me laisser imposer mon stationnement.


Revenir en haut
ALBERT91


En ligne

Inscrit le: 18 Déc 2013
Messages: 2 187
Localisation: Monthléry 91
Masculin Vierge (24aoû-22sep)
Kilomètres: 2 279
Moyenne de points: 1,04
marque du camping car: CARTHAGO
modèle du camping car: tourer T143

MessagePosté le: Jeu 2 Nov - 22:21 (2017)    Sujet du message: Verrous électriques de tiroirs Hymer S Répondre en citant

Bonsoir

Pour qu'un circuit électrique fonctionne, il faut qu'il soit refermé.
Quand tu coupes le +12V, la tension de retour générée par la bobine ne va pas partir par la masse car elle ne pourra pas revenir à la bobine (le + est coupé)
Par contre le courant va passer par la diode car la tension générée sera de polarité inverse à celle qui alimentait la bobine avant que tu coupes le 12V.
Toutes les selfs se comportent comme cela.


Revenir en haut
Visiter le site web du posteur
zenpat


Hors ligne

Inscrit le: 10 Déc 2014
Messages: 54
Localisation: Haute Normandie
Masculin Lion (24juil-23aoû) 鼠 Rat
Kilomètres: 57
Moyenne de points: 1,06
marque du camping car: FRANKIA
modèle du camping car: I 840BD

MessagePosté le: Ven 3 Nov - 09:34 (2017)    Sujet du message: Verrous électriques de tiroirs Hymer S Répondre en citant

Bonjour

Ca ne peut pas être plus clair; (sur le dernier schéma)

Dans ton cas lorsque, le + moteur se coupera, la bobine sera légèrement temporisée a la retombée, et ensuite sera au repos.

Et tu pourras ouvrir tes tiroirs. Laughing        Laughing

A+ PATRICK


Revenir en haut
al11370


Hors ligne

Inscrit le: 03 Juil 2016
Messages: 20
Localisation: Leucate
Masculin Gémeaux (21mai-20juin) 狗 Chien
Kilomètres: 22
Moyenne de points: 1,10
marque du camping car: Hymer
modèle du camping car: DuoMobil 634

MessagePosté le: Sam 4 Nov - 19:01 (2017)    Sujet du message: Re: Verrous électriques de tiroirs Hymer S Répondre en citant

christo hymer a écrit:
Bonjour,
Hymer avait bien fait les choses, au démarrage du moteur, les tiroirs et placards de cuisine se ferment électriquement.
Mais ça,  c'était à la sortie d'usine.
Après quelques années,  ça ne ferme plus et pire, ça ne s'ouvre plus.
En forçant un peu beaucoup,  on démonte le système,  on remet la vis sans fin jusqu'au prochain blocage.
J'ai donc demandé à VDL à Cernay de me fournir des verrous qui fonctionnent.
Tarif: 167€ pièce,
Vu qu'il m'en faudrait 5 pour les tiroirs  et 3 pour les placards haut , on arrive à 1336€.
Possesseur de ce système avez-vous  d'autres solutions que les sandows que j'ai mis pour les tiroirs?
Les verrous des placards hauts avaient déjà changés par l'ancien propriétaire  par des aimants.


Bonjour,


Mon DuoMobil est aussi équipé de ce système, je suis relativement serein dans la mesure ou j'ai une extention de garantie de 7 ans. Dans l'idéal il faudrait que cela tienne six et qu'ils soient remplacés par la garantie et que je reparte ainsi pour 6 ans de plus  Okay


Revenir en haut
Contenu Sponsorisé






MessagePosté le: Aujourd’hui à 22:22 (2017)    Sujet du message: Verrous électriques de tiroirs Hymer S

Revenir en haut
Montrer les messages depuis:
Poster un nouveau sujet   Répondre au sujet    Forum camping-car par marque Index du Forum -> Forum des marques -> Forum Hymer Toutes les heures sont au format GMT + 1 Heure
Aller à la page: 1, 2  >
Page 1 sur 2


Sauter vers:

Portail | Index | faire son forum | Forum gratuit d’entraide | Annuaire des forums gratuits | Signaler une violation | Conditions générales d'utilisation
Powered by phpBB © 2001, 2017 phpBB Group
Traduction par : phpBB-fr.com powered by ArgenBLUE free template
